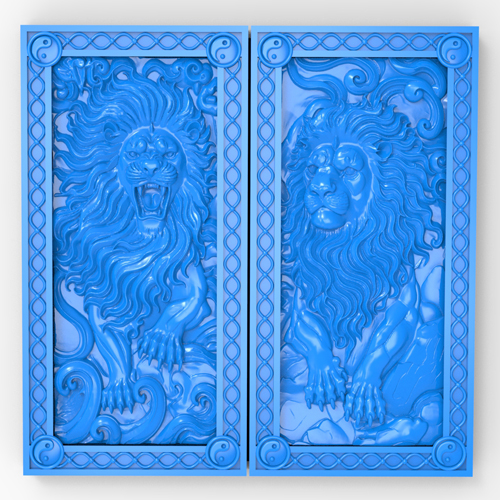

تابلو تخته نرد شیر
ابعاد کلی مدل سه بعدی : طول 50 سانتیمتر ،عرض 50 سانتیمتر ، ضخامت 33 میلیمتر .
ابعاد مدل نصفه : طول 50 سانتیمتر ، عرض 25 سانتیمتر ، ضخامت 33 میلیمتر .
قابل اجرا با دستگاه سی ان سی تخت (3محور) و یا روی مرغک و چنگک روتاری (4محور).
قطعه مربع هست و شما میتوانید در سایز های دیگه هم اجرا کنید مثلا سایز 60 یا 70 یا غیره .
با مته های مخروطی قابل اجرا هست .
برای چوبگیری باید مقدار لازم از هر سمت نسبت به ابعاد هر قطعه چوب بگیرید. مثلا 53 سانت در 28 سانت در 35 میلیمتر برای اجرای نصفه خوبه .
با استراتژی Raster Finishing در نرم افزار Powermill و یا با Finishing در Artcam و یا Aspire قابل جیکد گیری و اجرا هست .
مدل سه بعدی فرمت Stl قابلیت جیکد گیری دارد و میتوانید مناسب هر کنترلر مثل Mach3 یا Dsp یا Radonix و غیره ، جیکد گیری و اجرا کنید .
پیشنهادی ما استفاده از مته مخروطی نوک 1.5 میلیمتر هست که جزییات زیادی را بهتون میده و گام جیکد مناسب هم 0.25 الی 0.35 هست ، هر چقدر مقدار عددی گام جیکد کمتر باشه ، جزییات بیشتری را خواهید داشت .
بعد از اجرای قسمت تابلو ، بقیه قسمت ها مثل قاب دور و محل مهر اصطلاحا کلاف نجاری میشه و تو نجاری و منبت کاری کامل میشه .
